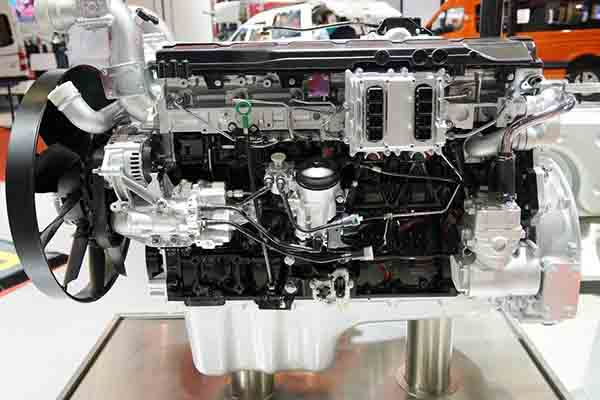

Основные зазоры элементов двигателя SINOTRUK MC11.40-50

13 фев 2023

МЕГАМАШИНЫ - запчасти для вашей техники!

Согласно информации предоставленной заводом изготовителем, в таблице ниже приведены основные зазоры узлов двигателя Sinotruk. MC11

А в нашем интернет магазине вы можете заказать запасные части высокого качества для двигателей HOWO / Sinotruk MC11.

Номер	Элемент	Зазор（mm）
1	Поршень, выступающий за верхнее значение гильзы цилиндра	+0.0235～+0.3435
2	Поршень, выступающий за верхнее значение гильзы цилиндра	-0.0615～+0.3085
3	Верхнее значение гильзы цилиндра, выступающей из картера	+0.035～+0.085
4	Осевой зазор коленчатого вала	0.200～0.401
5	Радиальный зазор коренного подшипника	0.044～0.110
6	Радиальный зазор шатунных подшипников	0.044～0.106
7	Осевой зазор шатуна	0.130～0.330
8	Радиальный зазор между втулкой малой головки шатуна и поршневым пальцем	0.055～0.073
9	Радиальный зазор между поршневым пальцем и впадиной седла поршневого пальца	0.010～0.024
10	Радиальный зазор между поршнем и гильзой цилиндра	Min 0.101
11	Выступ направляющих впускных и выпускных клапанов	16.1～16.5
12	Радиальный зазор распредвала	0.024～0.090
13	Осевой зазор распредвала	0.05～0.85
14	Радиальный зазор коромысла	0.030～0.066
15	Радиальный зазор штока впускного клапана	0.023～0.052
16	Радиальный зазор штока выпускного клапана	0.036～0.065
17	Впадина впускного клапана	0.5～0.8
18	Выемка выпускного клапана	0.5～0.8
19	Зазор холодного впускного клапана	0.47～0.53
20	Зазор холодного выпускного клапана	0.77～0.83
21	Зазор EVB	0.57～0.63
22	Осевой зазор наружного ротора масляного насоса	0.030～0.093
23	Радиальный зазор наружного ротора масляного насоса	0.10～0.210
24	Осевой зазор внутреннего ротора масляного насоса	0.030～0.090
25	Радиальный зазор внутреннего ротора масляного насоса	0.02～0.10
26	Зазор корпуса водяного насоса и рабочего колеса	3.7～4.3
27	Осевой зазор приводного вала вентилятора	0.2～0.55
28	Радиальный зазор вала привода вентилятора	0.035～0.076
29	Боковой зазор между задней шестерней коленчатого вала и задней промежуточной большой шестерней	0.052～0.176
30	Боковой зазор между задней средней шестерней и картерной средней шестерней	0.052～0.176
31	Боковой зазор между промежуточной шестерней картера и промежуточной шестерней головки цилиндров	0.052～0.232
32	Боковой зазор между промежуточной шестерней головки цилиндров и шестерней распределительного вала	0.054～0.180
33	Боковой зазор между задней шестерней коленчатого вала и промежуточной шестерней воздушного компрессора	0.051～0.177
34	Промежуточная шестерня воздушного компрессора и шестерня воздушного компрессора	0.051～0.177
35	Боковой зазор между шестерней воздушного компрессора и шестерней насоса гидроусилителя руля	0.050～0.244
36	Промежуточная большая шестерня заднего хода с боковым зазором карданной передачи	0.051～0.177
37	Боковой зазор между передней шестерней коленчатого вала и передней промежуточной шестерней	0.057～0.183
38	Боковой зазор между передней промежуточной шестерней и шестерней масляного насоса высокого давления	0.053～0.247
39	Боковой зазор между передней промежуточной шестерней и шестерней вентилятора	0.054～0.246
40	Зазор между передней шестерней коленчатого вала и внешним ротором масляного насоса	0.092～0.272
41	Радиальный зазор задней промежуточной шестерни в сборе	0.060～0.109
42	Осевой зазор задней промежуточной шестерни в сборе	0.100～0.290
43	Радиальный зазор промежуточной шестерни картера и промежуточной шестерни головки блока цилиндров	0.06～0.109
44	Осевой зазор промежуточной шестерни картера двигателя	0.100～0.290
45	Осевой зазор промежуточной шестерни головки блока цилиндров	0.200～0.390
46	Радиальный зазор промежуточной шестерни воздушного компрессора	0.060～0.109
47	Осевой зазор промежуточной шестерни воздушного компрессора	0.100～0.240
48	Радиальный зазор промежуточной шестерни передней части	0.060～0.109
49	Осевой зазор промежуточной шестерни передней части	0.100～0.290
50	Осевой зазор приводного вала масляного насоса высокого давления	0.200～0.700
51	Радиальный зазор вала привода масляного насоса высокого давления	0.035～0.076
52	Осевой зазор вытяжного вала воздушного компрессора	0.100～0.700
53	Радиальный зазор отводного вала воздушного компрессора	0.040～0.100
54	Осевой зазор вала воздушного компрессора	0.100～0.400
55	Радиальный зазор вала воздушного компрессора	0.0400～0.100

Данные представленные в данной таблице носят справочный характер. Значения могут отличаться в зависимости от вашей комплектации, даты, прошивки, завода изготовителя и тд. Администрация сайта прикладывает все усилия, чтобы обеспечить пользователей точной и достоверной информацией, но в то же время не исключает возможности возникновения ошибок.
