Калибровка климат-контроля SITRAK и HOWO: инструкция, коды ошибок и рекомендации по эксплуатации
Калибровка климатической установки SITRAK и HOWO: инструкция, коды ошибок и рекомендации по эксплуатации
Электронная система управления климатической установкой (климат-контролем, вентилятором, печкой, отопителем, дуйкой) периодически требует калибровки. Эта процедура позволяет блоку управления определить крайние положения заслонок и проверить исправность исполнительных механизмов. Кроме того, во время самодиагностики система способна обнаружить ряд неисправностей и вывести их код на дисплей панели управления.
Ниже приведена инструкция по запуску калибровки, а также расшифровка кодов ошибок для разных типов блоков управления климатической системой автомобилей SITRAK и HOWO.
Как выполнить калибровку климатической установки
Перед началом процедуры необходимо выполнить несколько условий.
- Запустите двигатель и оставьте его работать на холостом ходу. На некоторых версиях программного обеспечения калибровка невозможна при выключенном двигателе.
- Включите кондиционер.
- Установите температуру воздуха 28 °C.
Дальнейшие действия зависят от типа панели управления.

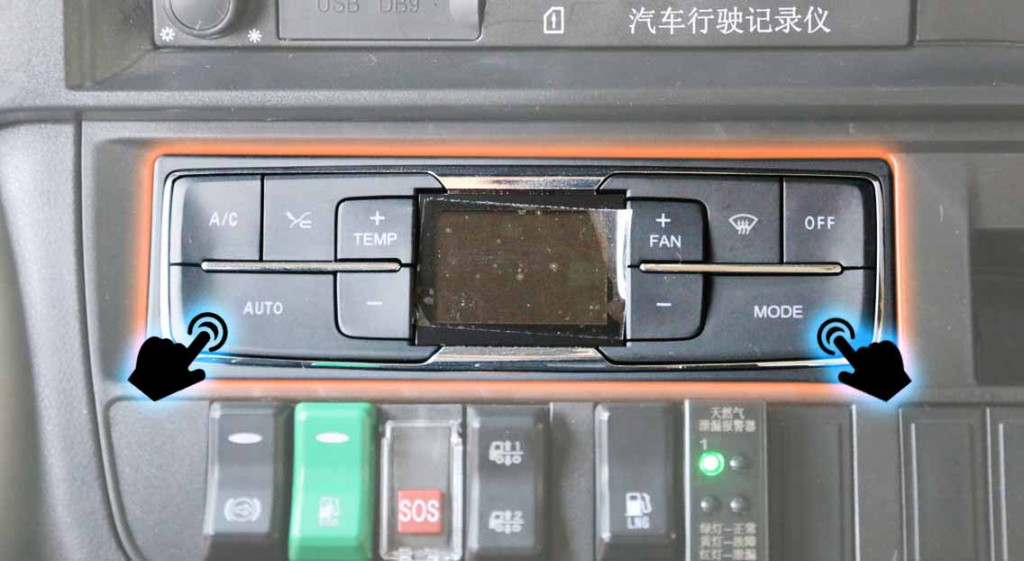

Автомобили со старым блоком управления
(SITRAK C7H и HOWO T5G)
В течение трёх секунд одновременно нажмите кнопки AUTO и MODE три раза подряд.

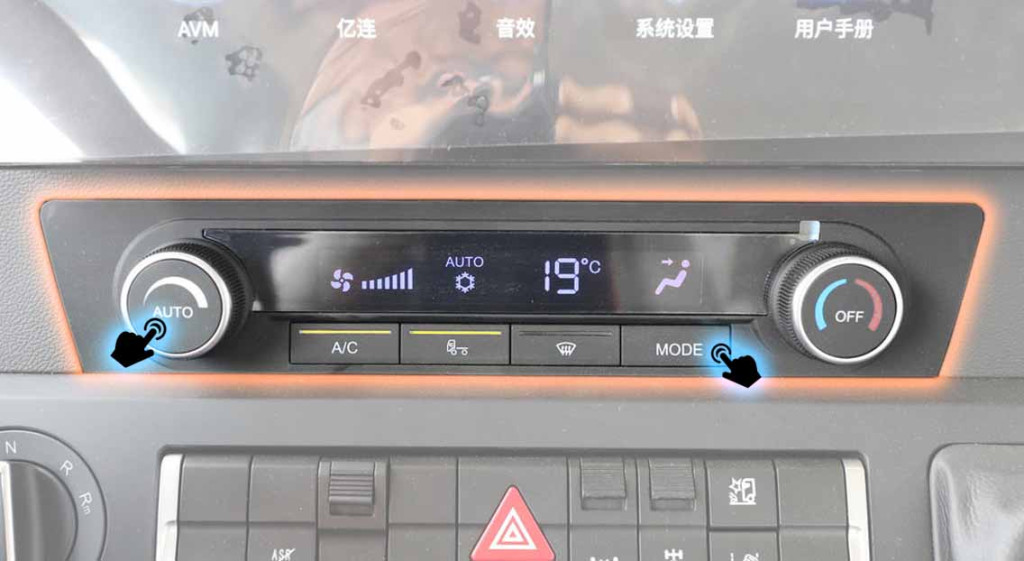

Автомобили с новым блоком управления
(SITRAK C7H MAX и рестайлинговые версии)
Одновременно нажмите и удерживайте кнопки AUTO и MODE примерно 3–5 секунд.
После выполнения комбинации климатическая установка перейдёт в режим самодиагностики и автоматически выполнит калибровку заслонок.
По окончании проверки на дисплее вместо температуры будет отображён код неисправности, если система обнаружит ошибки. При наличии нескольких неисправностей они будут выводиться поочерёдно с интервалом около двух секунд.
Коды неисправностей климатической системы (старый блок управления)
|
Код |
Описание |
|
00 |
Неисправности отсутствуют |
|
01 |
Неисправность датчика температуры в салоне (обрыв цепи или короткое замыкание) |
|
02 |
Неисправность наружного датчика температуры (обрыв цепи или короткое замыкание) |
|
03 |
Ошибка связи по шине CAN (для некоторых блоков отображается постоянно) |
|
04 |
Код не используется |
|
05 |
Неисправность привода заслонки смешивания воздуха (двигатель №2, обрыв цепи) |
|
06 |
Неисправность вентилятора отопителя (обрыв цепи) |
|
07 |
Неисправность датчика температуры испарителя (обрыв цепи или короткое замыкание) |
|
08 |
Неисправность водяного клапана отопителя (обрыв цепи) |
|
09 |
Неисправность привода заслонки обдува лобового стекла (двигатель №1, обрыв цепи) |
Коды неисправностей климатической системы (новый блок управления)
|
Код |
Описание |
|
00 |
Неисправности отсутствуют |
|
01 |
Неисправность датчика температуры салона (обрыв цепи или короткое замыкание) |
|
02 |
Резерв |
|
03 |
Ошибка связи по шине CAN |
|
04 |
Получено некорректное сообщение по сети CAN |
|
05 |
Неисправность привода заслонки смешивания воздуха (двигатель №2, обрыв цепи) |
|
06 |
Резерв |
|
07 |
Неисправность датчика температуры испарителя (обрыв цепи или короткое замыкание) |
|
08 |
Неисправность привода водяного клапана отопителя (обрыв цепи) |
|
09 |
Неисправность привода заслонки распределения воздушного потока (обрыв цепи) |
|
10 |
Неисправность регулятора давления (размыкание переключателя давления) |
|
11 |
Неисправность привода заслонки рециркуляции воздуха (обрыв цепи) |
|
12 |
Неисправность привода заслонки обдува лобового стекла (двигатель №1, обрыв цепи) |
|
13 |
Резерв |
|
14 |
Неисправность модуля управления скоростью вентилятора |
Рекомендации по эксплуатации кондиционера
Чтобы компрессор кондиционера служил максимально долго и сохранял работоспособность, рекомендуется регулярно включать систему даже в холодное время года.
Оптимальный вариант — запускать кондиционер не реже одного раза в месяц примерно на 10 минут.
Зимой выполнять эту процедуру лучше в тёплом помещении или после полного прогрева автомобиля. Во время работы компрессора масло циркулирует по системе кондиционирования, смазывает внутренние детали и уплотнения, предотвращая их пересыхание, преждевременный износ и образование коррозии.
Заключение
Функция самодиагностики климатической установки позволяет быстро определить наличие неисправностей без использования диагностического оборудования. Если после выполнения калибровки на дисплее появился код ошибки, рекомендуется проверить соответствующий датчик, исполнительный механизм или электрическую цепь. После устранения неисправности процедуру калибровки желательно повторить, чтобы убедиться в корректной работе системы.
Данные представленные в данной статье носят справочный характер. Значения могут отличаться в зависимости от комплектации, даты, прошивки, завода изготовителя и тд.
