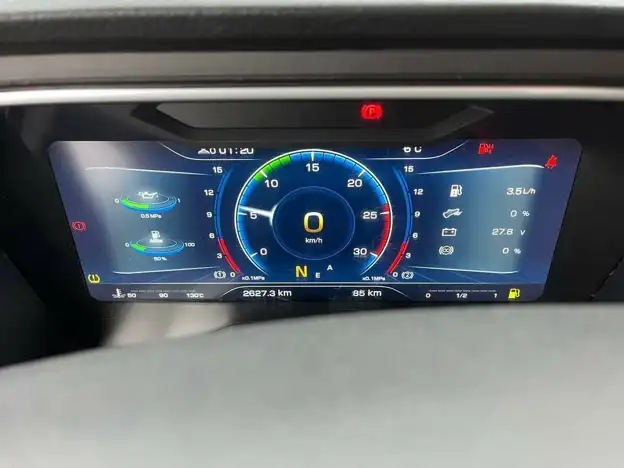

Значки на приборной панели FAW J7

	Индикатор выбора меню панели приборов
Загорается при работе с меню панели приборов с помощью кнопок на многофункциональном рулевом колесе.
	Индикатор дальнего света
Загорается при включении дальнего света фар.
	Индикатор левого указателя поворота
Мигает при включении левого указателя поворота.
	Индикатор правого указателя поворота
Мигает при включении правого указателя поворота.
	Индикатор противотуманных фар
Загорается при включении противотуманных фар
	Индикатор критической неисправности «STOP»
Загорается при возникновении критических неисправностей, связанных с уровнем охлаждающей жидкости, тормозной системой, давлением масла, механизмом наклона кабины или перегревом двигателя.
	Индикатор неисправности тормозной системы
Загорается при недостаточном давлении воздуха в пневматической системе.
	Индикатор вспомогательного тормоза
Загорается при включении моторного тормоза.
	Индикатор стояночного тормоза
Загорается при включении стояночного тормоза.
	Индикатор температуры охлаждающей жидкости
Загорается при перегреве двигателя.
	Индикатор неисправности ABS тягача
Загорается при неисправности системы ABS тягача.
	Индикатор неисправности ABS прицепа
Загорается при неисправности системы ABS прицепа.
	Индикатор неисправности системы очистки отработавших газов
Загорается при неисправности системы очистки отработавших газов
	Индикатор неисправности двигателя (Check Engine)
Загорается при неисправности электронной системы впрыска топлива (EFI).
	Индикатор предпускового подогревателя двигателя
Загорается во время работы предпускового подогревателя.
	Индикатор системы зарядки аккумуляторной батареи
Загорается при неисправности системы зарядки аккумуляторной батареи.
	Индикатор давления масла
Загорается при низком давлении масла в двигателе.
	Индикатор круиз-контроля
Загорается во время работы круиз-контроля.
	Индикатор подсоединения прицепа
Загорается при обнаружении неисправности подключения прицепа.
	Индикатор левого указателя поворота прицепа
Мигает при включении левого указателя поворота прицепа.
	Индикатор правого указателя поворота прицепа
Мигает при включении правого указателя поворота прицепа.
	Индикатор блокировки межосевого дифференциала
Загорается при включении блокировки межосевого дифференциала.
	Индикатор уровня охлаждающей жидкости
Загорается при низком уровне охлаждающей жидкости.
	Индикатор неисправности стоп-сигнала
Загорается при перегорании лампы стоп-сигнала.
	Индикатор наклона кабины
Загорается, если кабина поднята или не зафиксирована.
	Индикатор загрязнения воздушного фильтра
Загорается при необходимости обслуживания или замены воздушного фильтра.
	Индикатор наличия воды в топливном фильтре
Загорается при необходимости слива воды из топливного фильтра.
	Индикатор уровня реагента DEF (AdBlue)
Загорается при низком уровне реагента DEF (AdBlue).
	Индикатор габаритных фонарей
Загорается при включении габаритных фонарей.
	Индикатор противобуксовочной системы ASR
Загорается при работе системы ASR.
	Индикатор незакрытой двери водителя
Загорается при открытой двери водителя.
	Индикатор незакрытой двери переднего пассажира
Загорается при открытой двери переднего пассажира.
	Индикатор незакрытых дверей кабины
Загорается при открытых дверях водителя и переднего пассажира.
	Индикатор неисправности блока VCU
Загорается при неисправности блока VCU.
	Индикатор низкого уровня топлива
Загорается при низком уровне топлива.
	Индикатор превышения скорости
Загорается при превышении установленного ограничения скорости.
	Индикатор включения механизма отбора мощности
Загорается при включении механизма отбора мощности.
	Индикатор регулируемого ограничения скорости
Загорается при включении ограничителя скорости.
КРАСНЫЙ	Индикатор температуры трансмиссионного масла
Загорается при критически высокой температуре трансмиссионного масла.
	Индикатор работы ретардера
Загорается во время работы ретардера.
	Индикатор непристегнутого ремня безопасности
Загорается при непристёгнутом ремне безопасности.
	Индикатор регулировки частоты холостого хода
Загорается во время регулировки частоты холостого хода двигателя.
КРАСНЫЙ	Индикатор неисправности коробки передач
Загорается при неисправности коробки передач (AMT или АКП).
ЖЕЛТЫЙ	Индикатор температуры трансмиссионного масла
Загорается при повышенной температуре трансмиссионного масла (AMT или АКП).
	Индикатор низкого заряда батарейки ключа дистанционного управления
Загорается при низком заряде батарейки ключа дистанционного управления.
	Индикатор неисправности системы контроля давления в шинах
Загорается при неисправности системы контроля давления в шинах.
	Индикатор блокировки межколесного дифференциала
Загорается при включении блокировки межколесного дифференциала.
КРАСНЫЙ	Индикатор предупреждения о выходе из полосы (LDW)
Загорается красным и мигает при выезде автомобиля из полосы движения.
	Индикатор работы системы LDW
Загорается, когда система LDW распознаёт разметку с обеих сторон полосы движения.
	Индикатор работы системы LDW
Загорается, когда система распознаёт правую линию разметки.
	Индикатор работы системы LDW
Загорается, когда система распознаёт левую линию разметки.
	Индикатор работы системы LDW
Загорается, когда система не обнаруживает дорожную разметку.
ЖЁЛТЫЙ	Индикатор неисправности системы LDW
Загорается жёлтым при неисправности системы LDW.
	Индикатор отключения системы LDW
Загорается при отключении системы LDW.
	Индикатор активного круиз-контроля
Загорается при включении активного круиз-контроля.
	Индикатор неисправности активного круиз-контроля (ACC)
Загорается при неисправности системы активного круиз-контроля.
	Индикатор дополнительного ограничителя скорости
Загорается при включении дополнительного ограничителя скорости.
	Индикатор PTO (механизма отбора мощности)
Загорается при включении механизма отбора мощности.
КРАСНЫЙ	Индикатор системы предупреждения о столкновении (FCW)
Мигает при возникновении риска столкновения с впереди движущимся транспортным средством.
ЖЁЛТЫЙ	Индикатор неисправности системы предупреждения о столкновении (FCW)
Загорается при неисправности системы FCW.
	Индикатор отключения системы FCW
Загорается, когда система предупреждения о столкновении отключена.
	Индикатор неисправности системы экстренного торможения (AEBS)
Загорается при неисправности системы AEBS.
	Индикатор отключения системы AEBS
Загорается, когда система экстренного торможения отключена.
	Индикатор измененной высоты пневматической подвески
Мигает во время подъёма пневматической подвески выше стандартного уровня.
	Индикатор измененной высоты пневматической подвески
Мигает во время опускания пневматической подвески ниже стандартного уровня.
	Индикатор неисправности системы ECAS
Загорается при неисправности системы ECAS.
	Индикатор системы помощи водителю
Загорается при работе системы помощи водителю.
	Индикатор поднятой подъёмной оси
Мигает при поднятой подъёмной оси.
	Индикатор режима работы ретардера
Загорается при включении 1-го режима работы ретардера.
	Индикатор режима работы ретардера
Загорается при включении 2-го режима работы ретардера.
	Индикатор режима работы ретардера
Загорается при включении 3-го режима работы ретардера.
	Индикатор режима работы ретардера
Загорается при включении 4-го режима работы ретардера.
	Индикатор режима работы ретардера
Загорается при постоянной работе ретардера.
	Индикатор работы системы HAC
Загорается при работе системы помощи при трогании на подъеме (HAC).
	Индикатор износа тормозных колодок
Загорается при критическом износе тормозных колодок.
КРАСНЫЙ	Индикатор неисправности системы EBS
Загорается при серьезной неисправности системы EBS.
ЖЕЛТЫЙ	Индикатор неисправности системы EBS
Загорается при обнаружении неисправности системы EBS, не требующей немедленной остановки автомобиля.
	Индикатор отключения системы ESC
Загорается, когда система ESC выключена.
ЖЁЛТЫЙ	Индикатор системы ESC
Горит постоянно при неисправности системы ESC. Мигает во время срабатывания системы курсовой устойчивости.
	Индикатор износа сцепления
Загорается при достижении предельного износа сцепления.

Ниже перечислены наиболее важные индикаторы и рекомендации по действиям при их появлении.

Индикатор давления масла

Индикатор загорается при повороте ключа зажигания и гаснет после запуска двигателя.

Если индикатор загорелся во время движения, остановите автомобиль в безопасном месте и выполните следующие действия:

- Проверьте уровень моторного масла. При необходимости долейте масло до рекомендуемого уровня.

- Проверьте двигатель на наличие утечек масла.

- Если индикатор продолжает гореть при нормальном уровне масла и отсутствии утечек, это может указывать на неисправность системы смазки двигателя. В этом случае необходимо обратиться в ближайший сервисный центр.

Не продолжайте движение с горящим индикатором, так как это может привести к серьезному повреждению или заклиниванию двигателя.

В холодную погоду моторное масло становится вязким, что может привести к временному включению индикатора после запуска двигателя. Это не является признаком неисправности.

Индикатор системы зарядки аккумуляторной батареи

Индикатор информирует о работе системы зарядки аккумуляторной батареи. Индикатор загорается после включения зажигания и гаснет после запуска двигателя.

Если индикатор загорелся во время движения, остановите автомобиль в безопасном месте и выполните следующие проверки:

- убедитесь, что ремень привода генератора не поврежден и имеет нормальное натяжение;

- проверьте предохранитель цепи зарядки;

- убедитесь в надежности соединений проводов генератора и клемм аккумуляторной батареи.

Если после выполнения перечисленных проверок индикатор продолжает гореть, это может свидетельствовать о неисправности системы зарядки. В этом случае рекомендуется обратиться в авторизованный сервисный центр.

Индикатор неисправности двигателя (Check Engine)

Индикатор загорается при обнаружении неисправности в электронной системе управления двигателем.

Если индикатор продолжает гореть, система управления двигателем может перевести автомобиль в аварийный режим, ограничив мощность двигателя и скорость движения.

При появлении индикатора рекомендуется как можно скорее обратиться в авторизованный сервисный центр FAW TRUCKS для проведения диагностики и ремонта.

Индикатор загорается при снижении уровня охлаждающей жидкости ниже допустимого.

Если индикатор загорелся во время движения, остановите автомобиль в безопасном месте и выполните следующие действия:

- заглушите двигатель и дождитесь его полного охлаждения;

- проверьте уровень охлаждающей жидкости;

- осмотрите радиатор и патрубки на наличие утечек.

При обнаружении утечки обратитесь в сервисный центр.

⚠ Внимание!

Не открывайте крышку расширительного бачка до полного охлаждения двигателя. Перед открытием накройте крышку плотной тканью и медленно отверните её, чтобы постепенно сбросить давление. Это поможет избежать ожогов горячей охлаждающей жидкостью или паром.

Индикатор температуры охлаждающей жидкости

Индикатор загорается при перегреве двигателя.

Если индикатор загорелся во время движения, остановите автомобиль в безопасном месте.

Не глушите двигатель сразу. Дайте ему поработать на повышенных оборотах холостого хода, чтобы температура охлаждающей жидкости начала снижаться.

После снижения температуры заглушите двигатель и дождитесь его естественного охлаждения.

Индикатор критической неисправности STOP

Индикатор STOP загорается в следующих случаях:

- низкий уровень охлаждающей жидкости;

- неисправность тормозной системы при движении автомобиля;

- низкое давление моторного масла;

- перегрев двигателя;

- незакрытая дверь кабины во время движения;

- включенный стояночный тормоз при начале движения.

Если индикатор STOP загорелся во время движения, как можно скорее остановите автомобиль в безопасном месте и определите причину предупреждения по другим горящим индикаторам на панели приборов.

Индикатор неисправности тормозной системы

Индикатор загорается при снижении давления воздуха в пневматической тормозной системе ниже 0,6 МПа.

Если индикатор загорелся во время движения, остановите автомобиль в безопасном месте и проверьте тормозную систему.

Эксплуатация автомобиля с горящим индикатором неисправности тормозной системы может привести к существенному снижению эффективности торможения. До устранения неисправности продолжать движение не рекомендуется.

Индикатор наклона кабины

Индикатор загорается, если кабина поднята или не зафиксированы замки её крепления.

После опускания кабины убедитесь, что она полностью опущена, а замки надёжно зафиксированы. Эксплуатация автомобиля с незакреплённой кабиной может привести к аварийной ситуации.

Индикатор предпускового подогревателя двигателя

Индикатор загорается во время работы предпускового подогревателя двигателя.

На автомобилях с электронной системой управления предпусковой подогрев выполняется автоматически. Не запускайте двигатель до тех пор, пока индикатор предпускового подогрева не погаснет. Не используйте для облегчения запуска двигателя аэрозольные пусковые жидкости («быстрый старт»), эфир и аналогичные средства.

Индикатор неисправности ABS

После включения зажигания индикатор загорается на время самодиагностики системы ABS.

При отсутствии неисправностей он гаснет примерно через 3 секунды.

Если в памяти электронного блока управления имеется запись о ранее возникшей неисправности, индикатор может погаснуть после того, как автомобиль проедет около 30 метров со скоростью не менее 7 км/ч, при условии, что неисправность устранена.

Если после начала движения (при скорости выше 7 км/ч) индикатор продолжает гореть, это указывает на неисправность системы ABS. В этом случае рекомендуется провести диагностику автомобиля.

Индикатор неисправности системы ABS

Красный индикатор указывает на неисправность системы ABS тягача.

Желтый индикатор указывает на неисправность системы ABS прицепа.

Индикатор неисправности стоп-сигнала

Индикатор загорается при перегорании лампы стоп-сигнала.

Индикатор противобуксовочной системы (ASR)

После включения зажигания индикатор загорается на время самодиагностики системы.

При отсутствии неисправностей он гаснет примерно через 3 секунды.

Если индикатор продолжает гореть, это свидетельствует о неисправности системы ASR.

Если индикатор мигает, система ASR активна и выполняет предотвращение пробуксовки ведущих колёс.

Индикатор неисправности системы очистки отработавших газов

Индикатор загорается, если бортовая система диагностики (OBD) обнаруживает неисправность системы выпуска отработавших газов.

При появлении индикатора рекомендуется как можно скорее провести диагностику системы в сервисном центре.

Индикатор вспомогательного тормоза

После включения зажигания индикатор кратковременно загорается во время самодиагностики системы.

Индикатор загорается при работе моторного тормоза или ретардера.
