Каталог раздаточной коробки передач ZQC2000-66B для FAW J6 6x6

12 фев 2026

Настоящий каталог предназначен для идентификации и подбора запасных частей раздаточной коробки передач модели ZQC2000-66B. Раздаточная коробка ZQC2000 type 66B устанавливается на грузовые автомобили марки FAW с колесной формулой 6х6.

Агрегат применяется в комплектации следующих моделей ряда:

J6: самосвалы CA3250, шасси CA5250, тягачи CA4250, CA4251P66K24TE5, CA4250P66K24TE CA4250P66K24TE5, CA3250P66K24L1TE, CA4251P66K24TE5 и др.
J6P: самосвалы CA3250, шасси CA5250, тягачи CA4250, CA4250P66K24TE5, CA3250P66K24L1TE, CA4251P66K24TE5, CA4250P66K24TE и др.

Масляный насос ZQC2000 - схема в разобранном виде. Артикулы деталей на фото: 3530400126, 3086000478, 3530400346, 3086000687, 3531100019, 3531100020, 3086000859, 3086000396, 3086000394, 3086000860, 3531400030, 3532700005, 3086000683, 3533100237, 3532700008, 3086000861, 3562100007, 3533900001, 3533100222, 3086000651, 3599900034, 3569900005, 3569900004, 3569900001, 3569900002, 3086000862, 3086000866 и 3569900003.

1	Болт крышки (квадратной) масляного насоса	4
2	Крышка прямоугольная (4 отв)	1
3	Болт крышки масляного насоса РК	6
4	Задняя крышка первичного вала	1
5	Болт масляного насоса РК	1
6	Болт масляного насоса РК	3
10, 9, 8,6, 7,11	Насос масляный РК ZQC2000 в сборе	1
8	Шестеренный насос	1
9	Масляный насос шестеренный	1
10	Крышка масляного насоса	1
11	Упругий цилиндрический палец	1
12	Коническая резьбовая пробка	1
13	Корпус масляного насоса	1
14	Уплотнительная шайба	1
15	Пробка с шестигранной головкой	1
16	Полая пробка	1
17	Уплотнительная шайба	1
18	Стальной шарик	1
19	Уплотнительная шайба	1
20	Пробка	1
21	Стальной шарик	1
22	Уплотнительная шайба с острыми гранями	2
23	Прямой штуцер (цанговый тип)	1
24	Шайба уплотнительная	2
25	Гайка для цангового трубного соединения	2
26	Маслопровод	1
27	Угловой переходник-корпус	1
28	Тонкая шестигранная гайка переходника	1

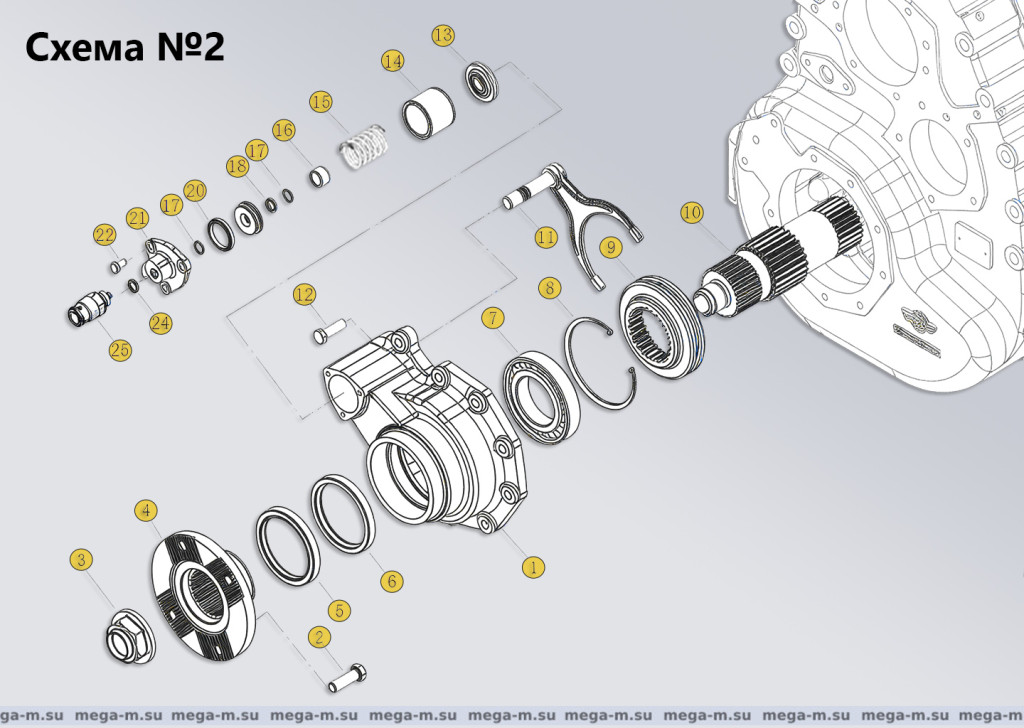

Передний выходной вал раздатки FAW ZQC2000. Артикулы на фото: 3086000659 3530400432 3086000483 3086000828 3530109120 3532400172 3086000768 3086000763 2586000296 3530400348 3086000367 3086000366 3086000443 3086000444 3532400082 3086001596 3086001215, 3086000373, 3530400071, 3562100008.

1	Передняя крышка подшипника выходного вала	1
2	Болт с шестигранной головкой	4
3	Шестигранная фланцевая гайка	1
4	Передний выходной фланец	1
7	Самоустанавливающийся подшипник	1
8	Пружинная шайба для отверстия	1
9	Втулка скольжения шестерни	1
10	Передний выходной вал	1
11	Узел переключения передач	1
12	Болт с шестигранной головкой	10
13	Шайба торцевая цилиндра	1
14	Гильза цилиндра	1
15	Пружина сжатия	1
16	Проставка	1
17	Пружинное стопорное кольцо для вала	1
18	Уплотнительное кольцо	1
20	Опорная чашка (седло)	1
21	Торцевая крышка	1
22	Болт с шестигранной головкой	3
24	Уплотнительная шайба	1

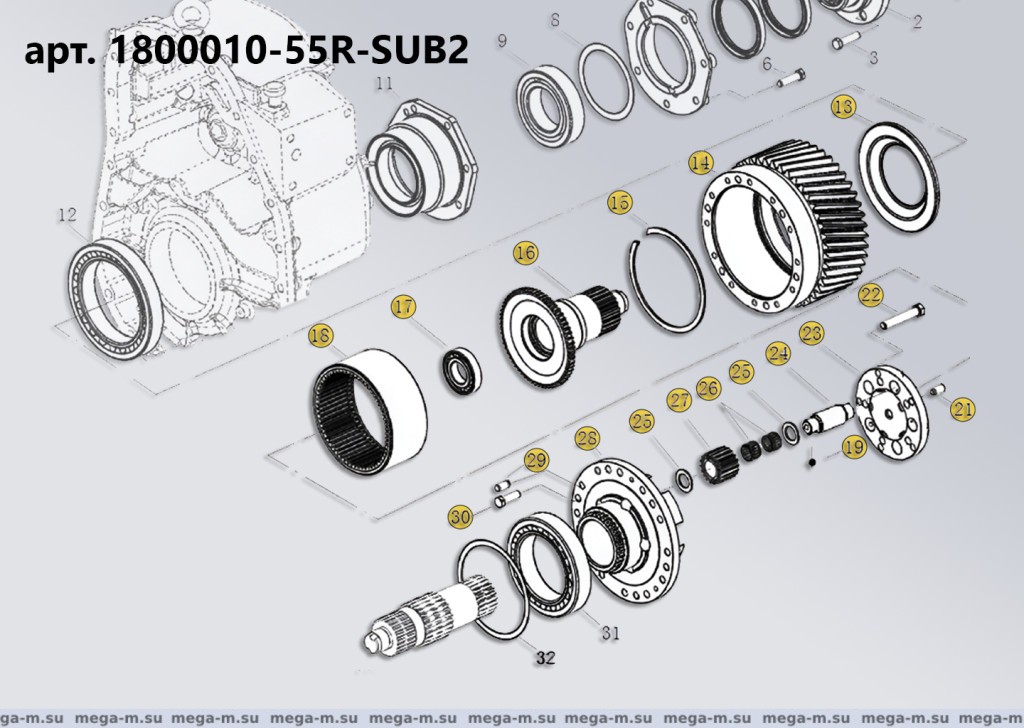

Сборочная единица: планетарная передача дифференциала раздаточной коробки передач.

Планетарная передача 1800010-55R-SUB2 в сборе

18, 17, 16, 15, 14,
13, 30, 29, 28, 25, 57, 26,
24, 23, 22, 21, 19

Планетарная передача ZQC2000 в сборе с валом

Дифференциал раздатки FAW ZQC2000. Артикулы на схеме: 3086000812 3086000809 3530400432 3530400242 3086000682 3086001128 3530109093 3086000806 3530109124 3086000802 2586000628 3086000770 3532400175 3086000796 3530109123 3086000798 3599900034 3531400162 3086001261 3086000781 3086000785 3086000059 3530109127 3086000789 3086000776 3086000413 3530400325 3530109113 3086001140

1	Шестигранная фланцевая гайка	1
2	Фланец первичного/выходного вала	1
3	Болт с шестигранной головкой	5
6	Болт с шестигранной головкой	7
7	Задняя крышка подшипника выходного вала	1
8	Комплект регулировочных шайб	-
9	Самоустанавливающийся подшипник	1
11	Посадочное место подшипника / Корпус подшипника	1
12	Конический роликовый подшипник	1
13	Маслоотражатель	1
14	Ведомая шестерня	1
15	Стальное пружинное стопорное кольцо для отверстия	1
16	Задний выходной вал	1
17	Роликовый подшипник	1
18	Внутреннее зубчатое кольцо	1
19	Стальной шарик 6,0	5
21	Цилиндрический штифт, тип В	10
22	Болт с шестигранной головкой	5
23	Крышка водила планетарной передачи	1
24	Вал планетарной шестерни	5
25	Шайба планетарной шестерни	10
26	Игольчатый подшипник	10
27	Планетарная шестерня	5
28	Водило планетарной передачи	1
29	Установочный штифт	6
30	Болт с шестигранной головкой	12
31	Конический роликовый подшипник	1
32	Комплект регулировочных шайб	-

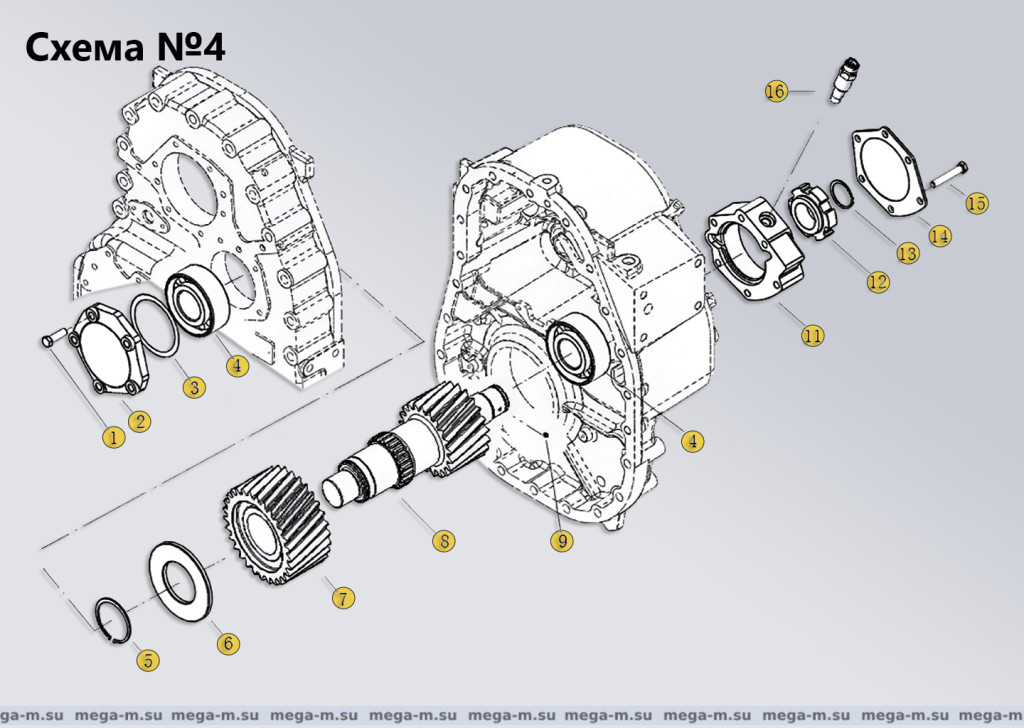

Вал промежуточный раздатки FAW ZQC2000. Номера запчастей на схеме: 3530400456 3530400348 3086000653 3086001116 3530109126 3532400082 3086000713 3086000726 3086000724 3599900034 3086000674 3086000735 3532400085 3086000676 3530400141 3599900075

	Болт с шестигранной головкой и отверстием	1
1	Болт с шестигранной головкой	5
2	Крышка промежуточного вала, передняя	1
3	Комплект регулировочных шайб	-
4	Роликовый подшипник	2
5	Пружинное стопорное кольцо для вала	1
6	Плоская шайба раздаточной коробки	1
7	Промежуточная шестерня	1
8	Промежуточный вал	1
9	Стальной шарик	1
11	Крышка спидометра	1
12	Приводная шестерня одометра	1
13	Пружинное стопорное кольцо для вала	1
14	Торцевая крышка	1
15	Болт с шестигранной головкой	5
16	Датчик одометра	1

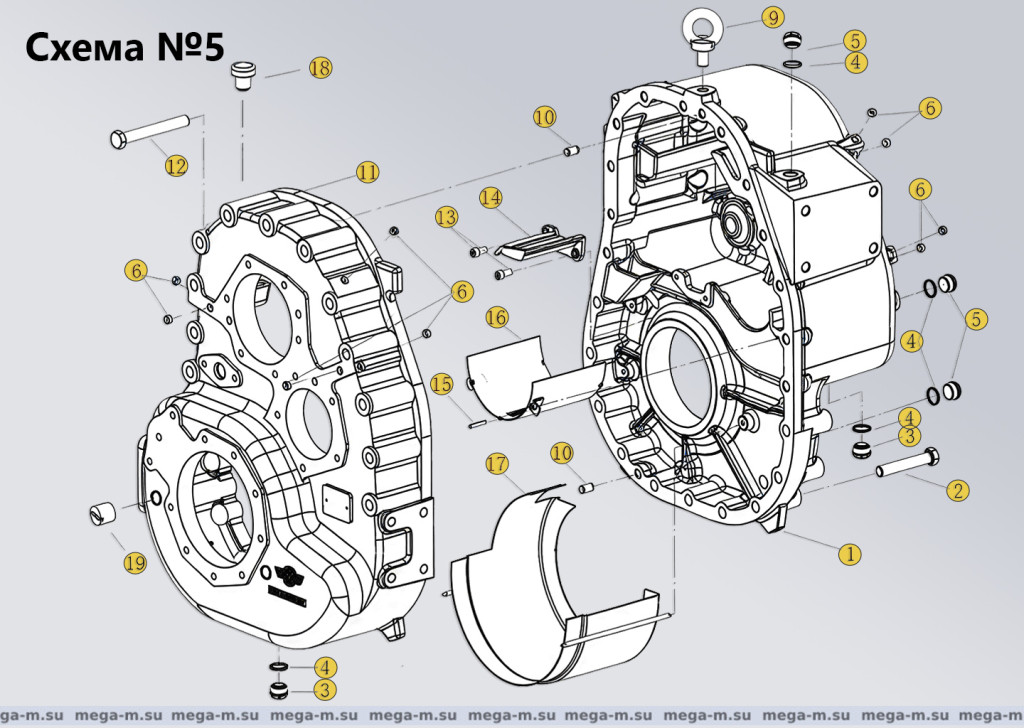

Схема корпуса раздатки FAW J6 ZQC2000. Артикулы на фото: 3086000641 3530400351 2586000284 3533100222 3086000651 3086000465 3531100130 3531400162 3086000637 3530400321 3531100154 3086000690 3531400156 2586000286 2586000285 2586000088 3086000697

1	Корпус раздатки FAW J6 (Часть Б)	1
2	Болт с шестигранной головкой	10
3	Шестигранная магнитная пробка	2
4	Уплотнительная шайба	5
5	Пробка	3
6	Чашечная заглушка (листовая)	13
9	Кронштейн монтажный раздатки FAW J6	1
10	Цилиндрический штифт, тип В	2
11	Корпус раздатки FAW J6 (Часть A)	1
12	Болт с шестигранной головкой	12
13	Винт с цилиндрической головкой и шестигранным углублением	2
14	Маслосборная пластина	1
15	Штифт раздаточной коробки FAW	1
16	Верхний радиаторный узел в сборе	1
17	Узел теплоотводящей панели (в сборе)	1
18	Сапун	1
19	Шлицевая пробка	2

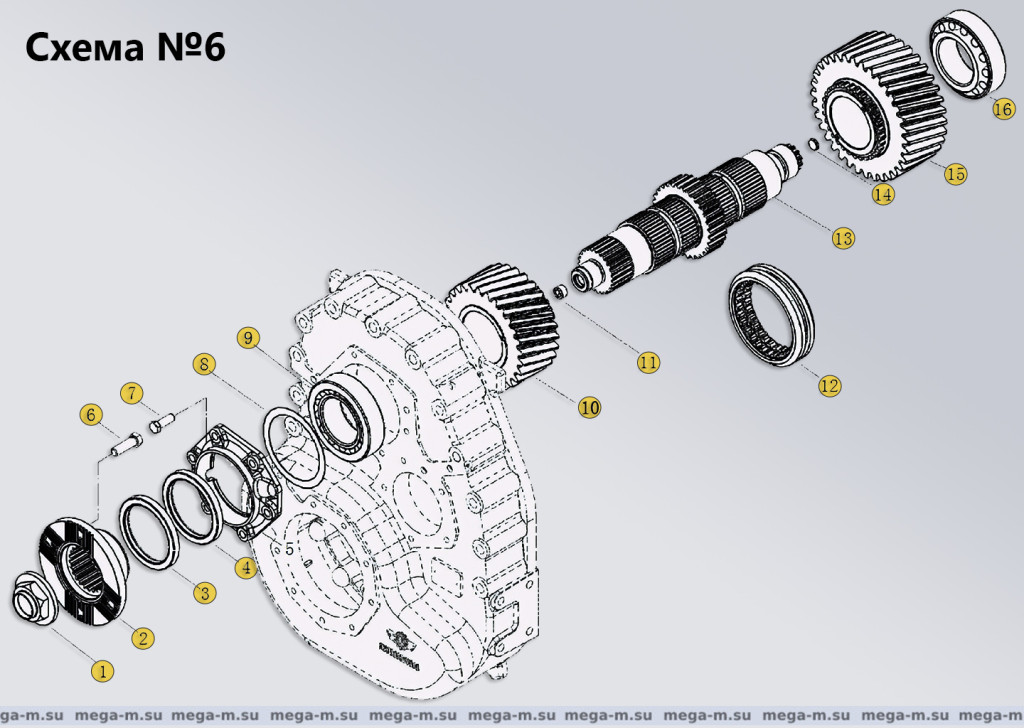

Первичный вал раздатки FAW J6. Схема сборки. Артикулы: 3086000812 3086000809 3533400026 3533400027 3086000652 3530400432 3530400322 3086001128 3530109125 3086000704 3562700032 3086000703 3086000699 3086000702 3086000708 3530109125

1	Шестигранная фланцевая гайка	1
2	Фланец	1
3	Манжета армированная (сальник)	1
4	Манжета армированная (сальник)	1
5	Передняя крышка подшипника входного вала	1
6	Болт с шестигранной головкой	4
7	Болт с шестигранной головкой	6
8	Комплект регулировочных шайб	-
9	Конический роликовый подшипник	1
10	Шестерня пониженной передачи	1
11	Шестигранная коническая пробка	1
12	Втулка скольжения шестерни	1
13	Входной вал	1
14	Пружинное стопорное кольцо	1
15	Шестерня повышенной передачи	1
16	Конический роликовый подшипник	1

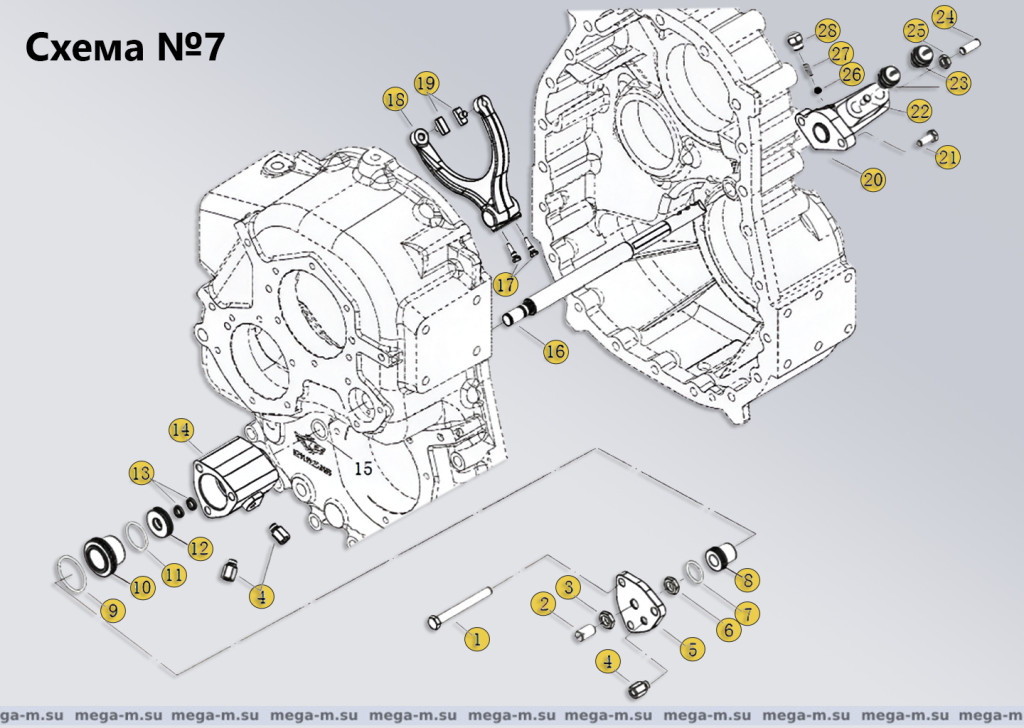

Артикулы на фото: 3530400333 3086000890 3530700036 3086000116 3086000636 3530700036 3086001582 3086000887 3086001584 3086000888 3086001583 3086000886 3086001596 3086000692 3086001581 3086000841 3086001152 3086000833 3086000438 3086000853 3530400100 3086000150 2586000078 3086000148 3530700038 3533900001 3086000397 3086000434

1	Болт	3
2	Регулировочный болт	1
3	Гайка	1
4	Штуцер воздушной трубки	3
5	Головка цилиндра	1
6	Гайка	1
7	Уплотнительное кольцо круглого сечения (O-Ring)	1
8	Поршень (сцепления/КПП)	1
9	Уплотнительное кольцо круглого сечения (O-Ring)	1
10	Большой поршень	1
11	Уплотнительное кольцо круглого сечения (O-Ring)	1
12	Поршень (сцепления/КПП)	1
13	Уплотнительное кольцо	2
14	Цилиндр переключения	1
15	Уплотнительное кольцо круглого сечения (O-Ring)	1
16	Вал вилки переключения	1
17	Упорный винт	2
18	Вилка переключения передач	1
19	Блок переключения передач	2
20, 26, 27, 28, 22, 21, 23, 25, 24	Корпус штока вилки переключения в сборе	1
21	Болт с шестигранной головкой	2
22	Штифт	2
23	Датчик включения пониженной-повышенной передач	2
24	Регулировочный болт	1
25	Гайка	1
26	Стальной шарик	1
27	Стопорная пружина	1
28	Головка стопора (шариковый фиксатор)	1

Данные представленные в данной статье носят справочный характер. Значения могут отличаться в зависимости от комплектации, даты, прошивки, завода изготовителя и тд.
